Hướng dẫn bấm dây cáp mạng đúng chuẩn Commscope

Có nhiều loại dây mạng khác nhau, nhưng 2 loại được sử dụng phổ biến nhất trong văn phòng, gia đình, công xưởng, công trình… là cáp mạng Cat5e, Cat6, Cat6A…Mỗi loại cáp sẽ có tốc độ truyền tải tín hiệu và ứng dụng khác nhau. Để đảm bảo cáp mạng hoạt động đúng thông số thiết kế cần phải được đấu nối cũng như bấm dây cáp mạng đúng theo yêu cầu. www.commscopevietnam sẽ giới thiệu các bạn cách bấm cáp mạng theo các chuẩn và chủng loại khác nhau.

1. CÁC BƯỚC DẪN BẤM DÂY MẠNG

Chuẩn bị vật tư :

– 1 hộp đầu cáp RJ45.

–  Dây cáp mạng commscope chính hãng (độ dài tùy theo nhu cầu sử dụng của bạn)

– 1 kìm bấm cáp mạng commscope/AMP chính hãng

Hiện nay có hai kiểu chuẩn bấm cáp là T568A ( bấm chéo ) để nối 2 máy vi tính với nhau và T568B ( bấm thẳng ) được dùng để nối máy vi tính với Switch :

– Bấm Thẳng: Kiểu này được dùng để nối 2 thiết bị khác loại lại với nhau. VD: PC + Switch, Switch + Router được gọi là chuẩn A.

T568A: 1. Trắng xanh lá 2. Xanh lá 3. Trắng cam 4. Xanh dương 5. Trắng xanh dương 6. Cam 7. Trắng nâu 8. Nâu

– Bấm Chéo: Kiểu này dùng để nối 2 thiết bị cùng loại lại với nhau. VD: PC-PC, PC-Router,…

được gọi là chuẩn B.

T568B: 1. Trắng cam 2. Cam 3. Trắng xanh lá 4. Xanh dương 5. Trắng xanh dương 6. Xanh lá 7. Trắng nâu 8. Nâu.

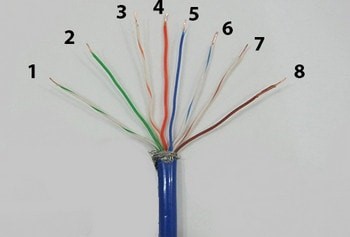

Trong một dây cáp đạt chuẩn quy định bao gồm có tám sợi dây đồng trong đó mỗi hai sợi xoắn với nhau thành từng cặp theo quy định: nâu – trắng nâu, cam – trắng cam, xanh lá – trắng xanh lá, xanh dương – trắng xanh dương và 1 sợi dây kẽm chịu lực. Sợi dây kẽm này chỉ có chức năng giúp cho sợi dây cáp chắc chắn hơn. Sợi dây cáp sẽ được nối với một đầu RJ45, để bấm dây mạng thì phải bấm tám sợi dây đồng vào các điểm tiếp xúc bằng đồng bên trong đầu RJ45.

TRÌNH TỰ BẤM DÂY MẠNG

Cách bấm  cáp chéo

Bước 1: Các bạn dùng kìm hoặc kéo cắt vỏ đầu cáp, cứ cắt dài thêm chút tý xếp màu cho dễ (với khoảng 4 cm là được).

Bước 2: Gỡ các đầu xoắn và xếp theo thứ tự như sau: Màu trắng xếp trước – Cam – Xanh da trời – Xanh lá – Nâu.

Bước 3: Đổi chỗ màu trắng của xanh lá cây và màu trắng của xanh da trời với nhau.

Bước 4: Xếp các dây lại sát nhau và dùng kìm cắt để bằng nhau.

Bước 5: Các bạn tiến hành đút dây vào đầu cáp thật sâu sao cho các đầu dây chạm lõi đồng.

Bước 6: Sau đó nhét vào kìm và bấm thật mạnh và thật dứt khoát.

Bước 7: Quan sát xem các dây đồng của dây và lá đồng trong đâu RJ 45 đã kít hay chưa.

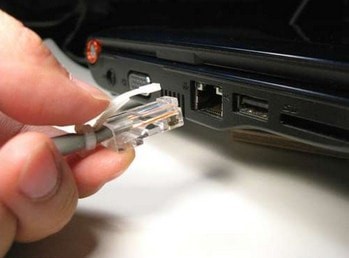

Bước 8: Cuối cùng cắm đầu vừa làm xong vào máy tính. Còn đầu kia thì tiến hành làm tương tự.

Cách bấm cáp thẳng

Cắt vỏ dây cáp và xếp dây theo thứ tự là 1–>2–>3–>5–>6–>4–>7–>8.

Xếp sát lại và cắt cho bằng lại chừa lại 1 đoạn vừa đủ với đầu RJ45.

Sau đó các bước còn lại làm tương tự như bấm cáp chéo.

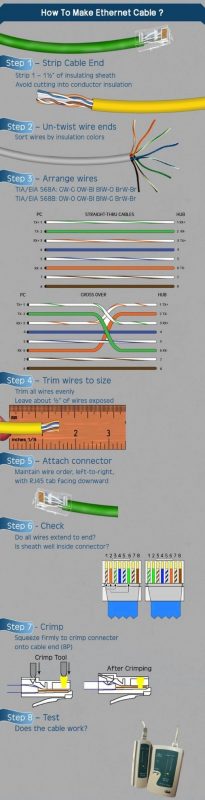

Chi tiết từng bước bấm đầu dây mạng bằng hình ảnh như dưới đây:

Qua bài viết này quý khách có áp dụng để tự bấm dây mạng mà không nhất thiết phải đến các trung tâm bảo dưỡng máy tính để bấm dây mạng, từ đó giảm thiểu được thời gian và chi phí.
